Exemple de simulation numérique
On effectue une simulation d'un sélecteur 2 voie vers une.Editer un nouveau projet (voir A).
Pour cela nous utiliserons les librairies :
D:\\MAITRE\LIB\SIMMODS\TI\DIP\74LS
7 - DESSINER SOUS VIEW DRAW (Exemple de simulation numérique)

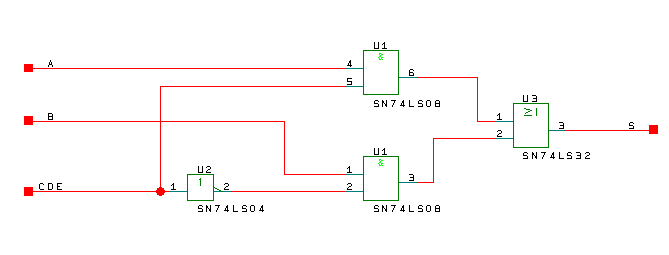

On a besoin d'un 74LS 04, 74LS32 et 74LS08.Dessiner le schéma suivant (nom du schéma select). On pourra trouver les composants à la norme européennes sous l'extension 3.
Dans les simulations numériques les entrées et les sorties sont en l'air. On nommera les fils, dont on veut visualiser l'état.
Sauvegarder le schéma.
8 - CREATION DE LA NETLIST POUR LA SIMULATION NUMERIQUE
Giampiero D'AQUINO
Enseignant en Génie Electronique - AVIGNON -
