Exemple de simulation Mixte
On veut simuler un oscillateur à base d'une porte non.On chargera les librairies suivantes
D :\\MAITRE\LIB\ANALOG\ANALOG
D :\\MAITRE\LIB\ANALOG\MIXLIB
D :\\MAITRE\LIB\SIMMODS\CD4000
La librairie mixlib permettra d'obtenir les composants nécessaires de conversion AD ou DA.
10 - QUELQUES PRECAUTIONS SOUS VIEW DRAW

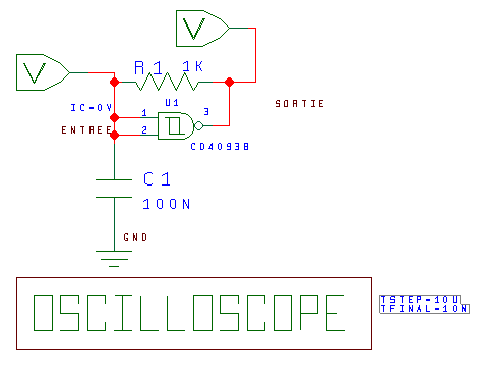

Le schéma à dessiner est le suivant
Oscilloscope :
Labels :
Valeur des composants :

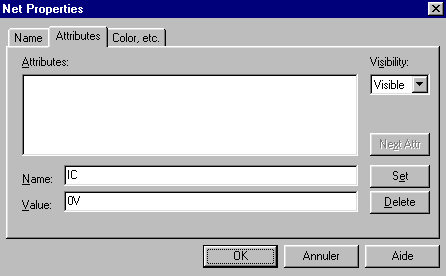

On trouve une particularité dans ce schéma c'est la mention IC=0V. En effet pour que l'oscillateur démarre il lui faut une condition initiale. On va considérer que la broche du condensateur qui n'est pas à la masse est aussi de 0V au départ de la simulation. Pour cela on double clique sur le fil où l'on veut donner les CI. On obtient une fenêtre de dialogue, en se plaçant sur l'onglet attributes, inscrire IC dans Name et 0V dans Value. On valide par SET et l'attribut est placé dans la fenêtre.
11 - CREATION DE LA NETLIST POUR LA SIMULATION MIXTE
